Летом 1967 года группа аналитиков разведки США собралась в так называемой зеленой комнате для расшифровки необычных фотоснимков, сделанных спутником-шпионом.На фотографиях был виден самолет, размеры значительно превышали любой бомбардировщик или гражданский лайнер. Самолет стоял в огороженной зоне в районе Каспийска — небольшого городка на побережье Каспийского моря.По этой причине разведчики стали именовать гигантскую машину «Каспийским монстром». Последующие немалые усилия американской разведки позволили собрать лишь некоторые сведения. Все прояснилось только после окончания холодной войны…
Немного о принципе экрана…
Новости партнеров
Тут следует упомянуть о другом классе судов, способных парить над поверхностью воды, — так называемые суда на воздушной подушке. Они нашли применение в военном деле и производились как в СССР, так и в зарубежных странах. Здесь используется эффект экрана, но возникает он за счет нагнетания воздуха под днище, имеющее специальную форму.
Такие суда способны развивать скорость до 120 километров в час и легко преодолевать небольшие мели, заросли камыша и тому подобные препятствия. Одним из таких судов являлась советская «Рысь», снабженная тремя двигателями: два из них приводили в движение пропеллеры, а третий нагнетал воздух под днище.
В экранопланах же используется экранный эффект – изменение несущих свойств крыла на малых высотах полета – открытый авиаторами еще в 1920-х годах. Поскольку летные данные самолета, и частности, его устойчивость, не были рассчитаны на этот эффект, он в ряде случаев приводил к авариям и катастрофам самолетов на взлётно-посадочных режимах движения.
По-видимому, одной из первых отечественных работ, посвященных влиянию земли на аэродинамические свойства крыла, была экспериментальная работа Б.Н.Юрьева (1923 г.). В период 1935 – 1937 гг. комплекс экспериментальных и теоретических исследований в этом направлении провели Я.М.Серебрийский и Ш.А.Биячуев в ЦАГИ. Примерно в этот же период проведен ряд теоретических исследований видными зарубежными учеными: А.Бетцем, К.Визельсбергом, С.Хаггетом, Д.Баглея, М.Финном.
Результаты этих исследований позволили дать качественную оценку влияния экранного эффекта на аэродинамические характеристики низколетящего крыла.
В частности, было показано, что подъемная сила крыла растет, причем тем больше, чем ближе крыло к земле; сопротивление уменьшается, изменяется продольный момент. Это позволило разработать соответствующие рекомендации для управления самолетом, у которого проявляется влияние экрана на аэродинамические характеристики на взлетно-посадочных режимах.
Тем не менее, для авиации этот эффект продолжает оставаться «вредным».
«Каспийский монстр»…
Новости партнеров
Эта здоровая хреновина «Каспийский монстр» был построен в 1966 году и имел 10 турбовинтовых двигателей — восемь на крыльях и два на хвосте. Длина самолета составляла около ста метров, а вес — 540 тонн.
КМ, или корабль-макет, как его назвали в ЦКБ, имел длину 92 м, высоту 22 м, размах крыла 37 м. Днище корпуса было устроено по-корабельному, хотя внешне КМ походил на самолет. На переднем пилоне размещалось 8 турбореактивных двигателей тягой по 10 т каждый — их мощность использовалась в основном при старте. На киле стояли еще два таких же двигателя, достаточных для поддержания крейсерского режима
В рекордном полете его масса достигала 544 т, что было в то время неофициальным мировым рекордом для летательных аппаратов того времени. Он был побит только с созданием самолета Ан-225 «Мрия».
Достижения «Каспийского монстра»:
1. Впервые в мире был спроектирован и построен тяжелый гидроплан, рассчитанный на продолжительный крейсерский полет в режиме «экрана”
2. Впервые в мире, на тяжелом ЛА был осуществлен принцип взлета на воздушной подушке с помощью поддува газа от маршевых турбореактивных двигателей под центроплан;
3. Впервые в мире, при сборке тяжелого гидросамолета широко использовалась сварка алюминиевых сплавов.
Испытания, в которых лично участвовал Р.Алексеев, показали, что для взлета с воды необходимо разогнать экраноплан до скорости 350 км/час. Первый полет над Каспийским морем продолжался 50 минут и происходил на высоте четырех метров.
Новости партнеров
«Каспийский монстр» стал родоначальником двух новых машин, и в 1972 году был построен транспортно-десантный экраноплан «Орленок», имевший более скромные параметры (длина 58 метров, вес 120 тонн). Конструкция оказалась удачной.
Вторым экранопланом, появившимся в 1987 году, был боевой ракетоносец «Лунь», который предназначался для борьбы с военными кораблями и имел шесть крылатых ракет.
Следует отметить еще одно ценное свойство военных экранопланов. Обычные радары ПВО имеют очень малую дальность действия по низколетящим целям.
Поэтому экранопланы, летящие на высоте нескольких метров, практически не видны на экранах локаторов. Планировалось запустить «Орленок» в серию, но этого не произошло — военное руководство не проявило должной заинтересованности к новому виду военной техники.
Испытания КМ проходили на Каспии в течении в течении 15 лет и закончились очень печально. 9 февраля 1980 года умер Алексеев.
В тот же году погиб КМ. Пилот, давно не сидевший за штурвалом «монстра», слишком резко задрал при взлете нос машины, она быстро и почти вертикально пошла вверх, растерявшийся летчик резко сбросил тягу и не по инструкции сработал рулем высоты — корабль, завалившись на левое крыло, ударился о воду. Жертв не было.
Все, кто знал «Каспийского монстра», до сих пор уверяют — нужно было сделать нечто из ряда вон выходящее, чтобы угробить его…

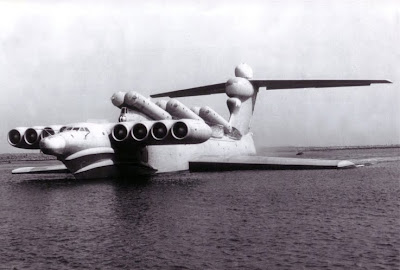

Проект 903: «Истребитель авианосцев»…
«Истребитель авианосцев» – так классифицировали в НАТО боевой экраноплан «Лунь», когда сверхсекретная разработка конструкторского бюро Лунева за № 903 получила огласку. Действительно, экранопланы Лунева, несшие на борту 6 управляемых ракет «Москит», могли довести до затопления любое по водоизмещению судно, вплоть до огромного авианосца. При этом обнаружить «Лунь» с помощью существовавших на то время радиолокационных средств не представлялось возможным, так как экраноплан двигался с огромной скоростью на малой высоте – непосредственно над водной поверхностью. Против боевых экранопланов бессильны и заградительные средства: подводные минные поля и сети.
